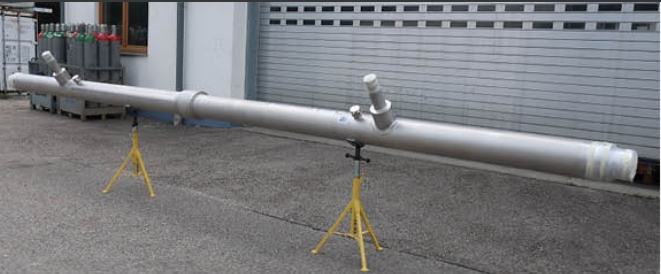

液氮管線的保溫設計是保障液氮輸送效率、降低冷損、避免管路結霜結冰及保障運行安全的核心環(huán)節(jié)。DN100作為工業(yè)及科研領域常用的液氮管線規(guī)格，其保溫厚度并非固定值，需結合環(huán)境條件、保溫材料特性、允許冷損量等多方面因素綜合確定。本文從技術原理出發(fā)，梳理DN100液氮管線保溫厚度的確定依據(jù)、計算思路、不同場景推薦方案及施工關鍵要點，為相關工程設計與施工提供實用參考。
一、液氮管線保溫的核心意義與厚度選擇的重要性
液氮的沸點為-196℃，在常溫環(huán)境下輸送時，管線內(nèi)外存在極大的溫差，若保溫措施不到位，會出現(xiàn)兩大核心問題：一是冷損急劇增加，導致液氮大量汽化，降低輸送效率，增加使用成本；二是管線外壁溫度過低，空氣中的水蒸氣會在管壁凝結、結霜，甚至導致周邊管路、設備凍損，同時結霜會進一步破壞保溫層結構，加劇冷損。對于DN100規(guī)格的管線，其管徑較大，與環(huán)境的接觸面積相對可觀，保溫厚度的合理性直接決定保溫效果與工程經(jīng)濟性的平衡——過薄無法滿足保溫需求，過厚則會增加材料消耗、占用空間，還可能因保溫層自重過大影響管線支撐結構安全。
二、DN100液氮管線保溫厚度的關鍵影響因素
1. 環(huán)境條件：環(huán)境溫度是核心影響因素，常溫環(huán)境（20-25℃）與低溫環(huán)境（如室外冬季-10℃以下）對保溫厚度的要求差異顯著；此外，環(huán)境濕度、風速也會影響保溫效果，高濕度環(huán)境需更厚的保溫層防止結霜滲透，強風環(huán)境會加速熱量交換，需適當增加厚度補償冷損。
2. 保溫材料特性：不同保溫材料的導熱系數(shù)（尤其是低溫工況下的導熱系數(shù)）差異較大，導熱系數(shù)越小，保溫性能越好，所需保溫厚度越薄。液氮管線常用的保溫材料包括聚氨酯泡沫、聚苯乙烯泡沫、巖棉、玻璃棉及真空絕熱材料等，其中聚氨酯泡沫因低溫導熱系數(shù)低、防水性好，在液氮管線中應用較廣。
3. 允許冷損量：工程設計中會根據(jù)工藝需求設定允許冷損量（單位：W/m），允許冷損量越低，對保溫效果要求越高，所需保溫厚度越大。例如，精密科研用液氮輸送管線的允許冷損量通常低于工業(yè)大規(guī)模輸送管線，保溫厚度需相應增加。
4. 管線工作參數(shù)：管線內(nèi)液氮的流速、壓力會影響管內(nèi)換熱效率，流速越快，管內(nèi)對流換熱越強，若需控制冷損，需適當調(diào)整保溫厚度；同時，壓力變化可能導致液氮汽化率波動，也需在保溫設計中綜合考量。
三、DN100液氮管線保溫厚度的計算思路與參考標準
DN100液氮管線保溫厚度的確定，核心是結合環(huán)境條件、保溫材料特性、允許冷損量等關鍵因素，得出能滿足保溫需求的最小厚度。實際工程中，可直接參考《工業(yè)設備及管道絕熱工程設計規(guī)范》（GB 50264-2013）的相關規(guī)定，結合液氮管線的低溫使用特性進行調(diào)整，確保厚度選擇科學合理。
計算時，需先明確設計參數(shù)（允許Q/L、環(huán)境溫度T?），選取對應保溫材料的低溫導熱系數(shù)λ，代入公式反算出保溫厚度δ。實際工程中，可參考《工業(yè)設備及管道絕熱工程設計規(guī)范》（GB 50264-2013）中的相關規(guī)定，結合液氮管線的低溫特性進行修正，確保計算結果的準確性。
四、不同場景下DN100液氮管線的保溫厚度推薦
結合常見工程場景及主流保溫材料（以聚氨酯泡沫為例，低溫導熱系數(shù)λ≈0.022W/(m·K)），給出以下保溫厚度推薦值，實際應用需結合具體計算驗證：
1. 室內(nèi)常溫場景（溫度20℃、濕度≤60%、無強對流）：若允許冷損量控制在5W/m以內(nèi)，DN100液氮管線的保溫厚度推薦為50-60mm；若為精密儀器配套管線，允許冷損量≤2W/m，保溫厚度需提升至70-80mm。
2. 室外常溫場景（溫度20℃、濕度70%-85%、風速≤3m/s）：受濕度和風速影響，需增加保溫厚度抵御冷損和結霜，推薦保溫厚度為70-80mm；若風速大于5m/s，需進一步增加至80-100mm，并做好保溫層外的防風、防水包裹。
3. 室外低溫場景（冬季最低溫度-10℃至-20℃）：環(huán)境溫差進一步增大，冷損風險提升，推薦保溫厚度為90-110mm；若最低溫度低于-20℃，需結合具體計算調(diào)整至110-130mm，并優(yōu)先選用導熱系數(shù)更低的保溫材料。
4. 高濕度特殊場景（如沿海、多雨地區(qū)）：除增加保溫厚度（比同溫度常規(guī)場景增加10-20mm）外，需在保溫層外側增設防潮層（如鋁箔復合防水卷材），防止水汽滲透導致保溫材料失效。
五、DN100液氮管線保溫施工的關鍵要點
1. 材料選型適配：優(yōu)先選用低溫性能穩(wěn)定、導熱系數(shù)低、防水性好的保溫材料，進場前需核查材料的低溫導熱系數(shù)檢測報告，確保符合設計要求；對于DN100管線，建議選用預制管殼類保溫材料，貼合度更高，減少拼接縫隙導致的冷損。
2. 拼接與密封：保溫管殼拼接時需采用錯縫搭接，搭接寬度不小于50mm，縫隙處填充低溫專用密封膠（如硅酮密封膠），杜絕冷空氣滲入；管線彎頭、三通等異形部位，需定制專用保溫件，避免出現(xiàn)保溫盲區(qū)。
3. 防潮與防護：保溫層外側必須增設防潮層，防潮層應完整包裹、密封良好，接口處采用熱縮套管或密封膠帶加固；室外管線還需增設保護層（如鍍鋅鐵皮、玻璃鋼），抵御日曬、雨淋、風力等環(huán)境影響。
4. 施工環(huán)境控制：施工需在環(huán)境溫度不低于5℃、無雨雪的條件下進行，避免低溫環(huán)境導致密封膠固化不完全；施工過程中需保護管線表面清潔，無油污、銹蝕，確保保溫層與管線緊密貼合。
六、結語
DN100
液氮管線的保溫厚度需摒棄“統(tǒng)一標準”的固化思維，以允許冷損量為核心指標，結合環(huán)境條件、保溫材料特性等因素通過科學計算確定。實際工程中，既要避免因保溫厚度不足導致冷損過大、結霜凍損等問題，也要防止過度保溫造成材料浪費和空間占用。同時，規(guī)范的施工工藝是保障保溫效果的關鍵，需嚴格把控材料選型、拼接密封、防潮防護等環(huán)節(jié)，確保液氮管線長期穩(wěn)定、高效運行。
