手捏式液氮泵作為實驗室、小型低溫設備加注等場景的常用工具，憑借其結構簡單、操作便捷的特點，在液氮轉移、小型容器充裝等作業中廣泛應用。然而，在實際使用過程中，流量不穩定是其高頻出現的技術問題，不僅影響加注效率與精度，還可能因液氮飛濺引發安全隱患。本文將系統分析這一問題的表現形式、成因及解決對策，為規范操作與設備改進提供技術依據。
流量不穩定的典型表現
手捏式液氮泵的流量不穩定主要體現為以下特征：
脈沖式輸出：在連續捏合操作時，液氮輸出呈現明顯的流量波動，單次捏合的出液量差異可達 30% 以上。例如在精密加注場景中，設定單次加注 50mL 時，實際測量值可能在 35-65mL 區間波動，無法滿足實驗級精度要求。
間歇性斷流：在低溫環境下（如低于 - 50℃的工作場所），連續操作 3-5 分鐘后可能出現突然斷流，需松開捏合手柄靜置 10-20 秒后才能恢復出液，嚴重影響作業連續性。
空載漏氣：未進行捏合操作時，泵體與液氮容器接口處出現持續性微量泄漏，表現為接口周圍結霜面積逐漸擴大，每小時液氮損耗量可達容器總?cè)萘康?5%-8%。
溫差敏感性：環境溫度變化對流量影響顯著，當室溫從 25℃降至 10℃時，同等操作力度下的流量可下降 20%-25%，而溫度升高至 30℃以上時則易出現過量噴射現象。
流量不穩定的成因分析
結構設計缺陷

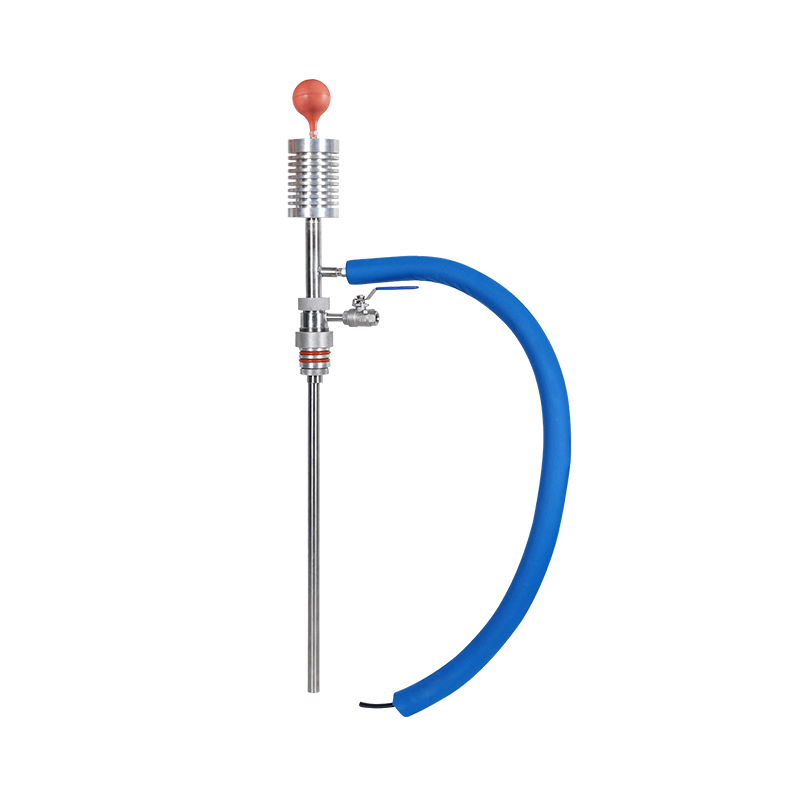

手捏式液氮泵的核心結構包括捏合手柄、彈性泵腔、單向閥組及輸液管四大部件，其設計缺陷直接導致流量波動：
- 單向閥響應滯后：傳統單向閥采用橡膠閥芯與金屬閥座配合結構，在 - 196℃低溫下，橡膠閥芯彈性模量急劇上升，開啟壓力從常溫下的 0.02MPa 升至 0.05MPa 以上，導致液體導通延遲，形成流量脈沖。
- 泵腔容積設計不合理：常見泵腔容積為 50-100mL，與捏合行程（通常 30-50mm）的匹配度不足，當捏合速度過快時，泵腔內產生瞬時負壓，引發氣蝕現象，破壞液流連續性。
- 輸液管熱交換超標：普通 PVC 材質輸液管的絕熱性能差，管內液氮在傳輸過程中因吸收環境熱量導致 10%-15% 的汽化率，氣相與液相在管內形成氣液兩相流，造成流量計量偏差。
材料性能局限
- 密封件低溫失效：手柄與泵體連接部位的 O 型圈多采用丁腈橡膠材質，在液氮溫度下會發生玻璃化轉變，硬度從邵氏 70A 升至 90A 以上，密封接觸壓力下降 30%，導致微量泄漏與壓力損失。
- 彈性部件疲勞老化：泵腔常用的丁基橡膠隔膜在 - 196℃至室溫的反復溫度循環中，1000 次操作后彈性系數下降 40%，導致捏合回彈力不足，無法形成穩定負壓吸入液氮。
操作因素影響
- 捏合力度不均勻：人工操作時，捏合力通常在 10-30N 范圍內波動，而泵腔輸出流量與捏合壓力呈非線性關系（壓力超過 20N 后流量增幅趨緩），力度變化直接導致流量偏差。
- 預冷操作不充分：未進行充分預冷（通常需連續捏合 5-8 次）時，泵腔內殘留的常溫空氣遇冷收縮，形成額外氣阻，導致初始幾次捏合的出液量?jī)H為正常狀態的 60%-70%。
- 液位適應性不足：當液氮容器內液位低于 1/3 時，輸液管入口易暴露在氣相空間，吸入氣體導致氣液混合輸出，尤其在容器傾斜角度超過 15° 時更為明顯。
解決對策與優化方案
結構改進措施
- 單向閥優化：采用聚四氟乙烯（PTFE）閥芯與不銹鋼閥座組合結構，PTFE 在低溫下仍保持良好彈性（-200℃時彈性模量?jī)H下降 15%），配合 0.1mm 錐面密封設計，可將開啟響應時間縮短至 0.05 秒以內。
- 泵腔容積匹配：根據人體工程學數據，將泵腔容積與捏合行程的比值優化為 2:1（如 60mL 腔容積對應 30mm 行程），并在腔體內壁設置 3 條螺旋導流槽，減少氣蝕現象。
- 絕熱輸液管設計：采用雙層不銹鋼波紋管結構，中間填充玻璃纖維絕熱材料，導熱系數降至 0.03W/(m?K) 以下，使液氮傳輸過程中的汽化率控制在 5% 以內。
材料升級方案
- 密封件材質替換：將 O 型圈更換為全氟醚橡膠（FFKM），其在 - 200℃至 200℃范圍內保持穩定彈性，低溫下壓縮永久變形率≤5%，使用壽命可達丁腈橡膠的 5 倍以上。
- 彈性部件強化：泵腔隔膜采用氫化丁腈橡膠（HNBR）與金屬骨架復合結構，經 10,000 次低溫循環測試后，彈性衰減率控制在 15% 以內，確保長期使用中的流量穩定性。
操作規范優化
- 標準化操作流程：制定 "三定" 操作準則 —— 定力度（通過加裝力度反饋裝置將捏合力控制在 18±2N）、定速度（捏合頻率保持 1 次 / 秒）、定角度（泵體與容器保持垂直，傾斜角≤5°），可使流量波動幅度降至 ±8% 以內。
- 預冷操作標準化：明確預冷程序?yàn)檫B續捏合 10 次，每次捏合后保持 3 秒再松開，確保泵腔溫度降至 - 150℃以下，消除初始?xì)庾栌绊憽?/span>
- 液位監控與預警：在容器上標注最低液位警示線（建議不低于總?cè)莘e的 1/4），當液位接近警示線時及時更換容器，避免氣相吸入。
維護保養要點
- 日常檢查：每日使用前檢查密封件狀態，用紅外測溫儀檢測接口溫度，正常情況下應與環境溫差≤5℃，超過 10℃即表明存在泄漏需更換密封件。
- 定期校準：每月進行流量校準，使用電子天平（精度 0.1g）稱量單位時間出液量，當實測值與標稱值偏差超過 15% 時，需調整單向閥彈簧預緊力或更換彈性部件。
- 存放要求：長期停用（超過 7 天）時，應將泵體拆解清洗，密封件單獨存放于干燥盒內，避免橡膠件因吸潮老化，裝配前需在密封件表面涂抹低溫潤滑脂（如全氟聚醚潤滑脂）。
手捏式液氮泵的流量不穩定問題是結構設計、材料性能與操作因素共同作用的結果，通過針對性的結構改進、材料升級與規范化操作，可顯著提升其流量穩定性。在實際應用中，應根據具體使用場景選擇適配的優化方案，同時強化維護保養，才能充分發揮其便捷性優勢，確保低溫作業的效率與安全。未來隨著材料技術的進步，采用形狀記憶合金等智能材料的自適應泵體設計，有望從根本上解決人工操作導致的流量波動問題。
